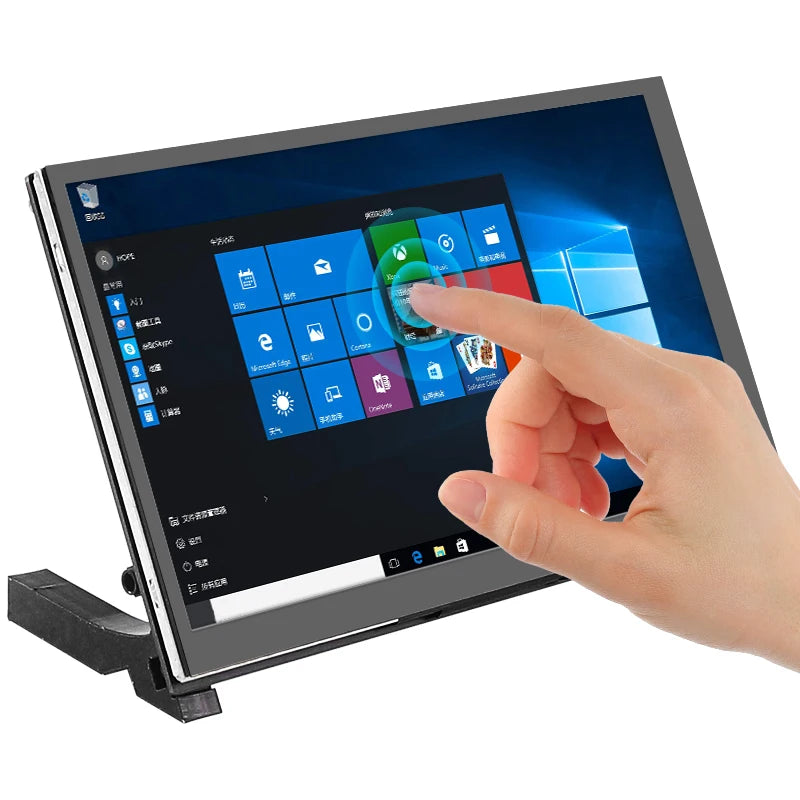

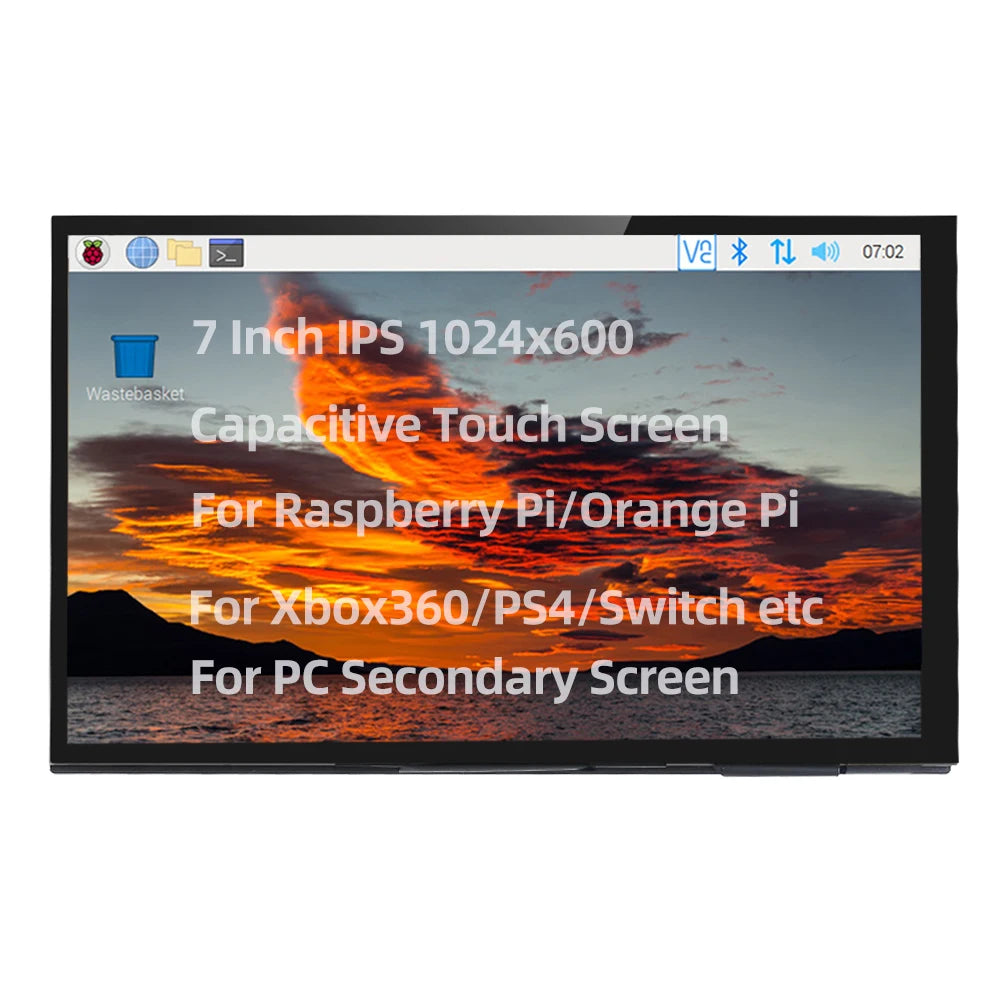

شاشة لمس 7 بوصة IPS 1024x600 HD LCD بالسعة شاشة متوافقة مع HDMI + حامل لجهاز Raspberry Pi 5/4B/3B+/3B Jetson Nano Orange Pi كمبيوتر يعمل بنظام Windows

سمات

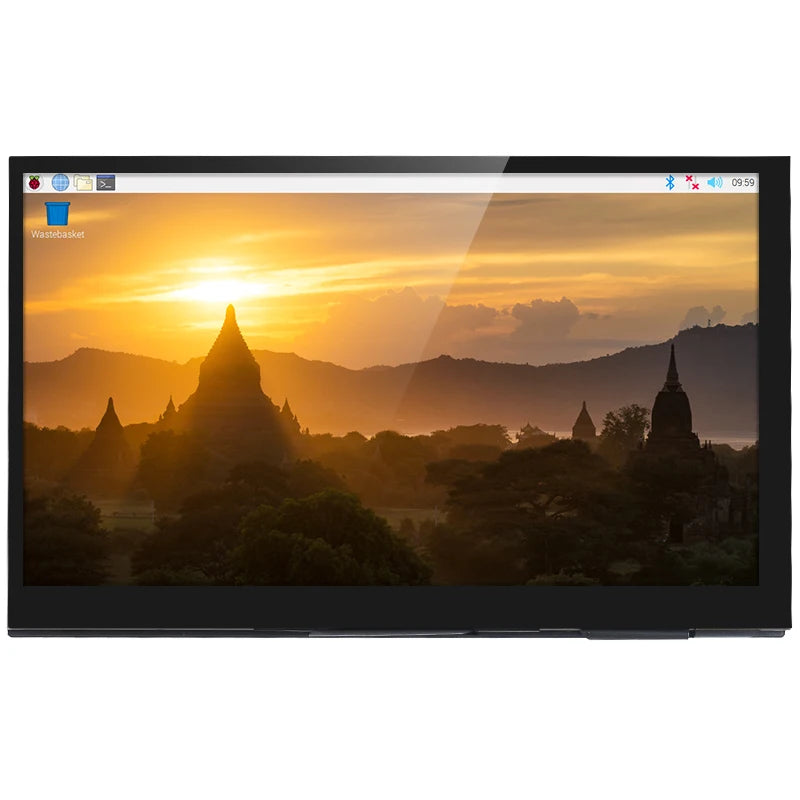

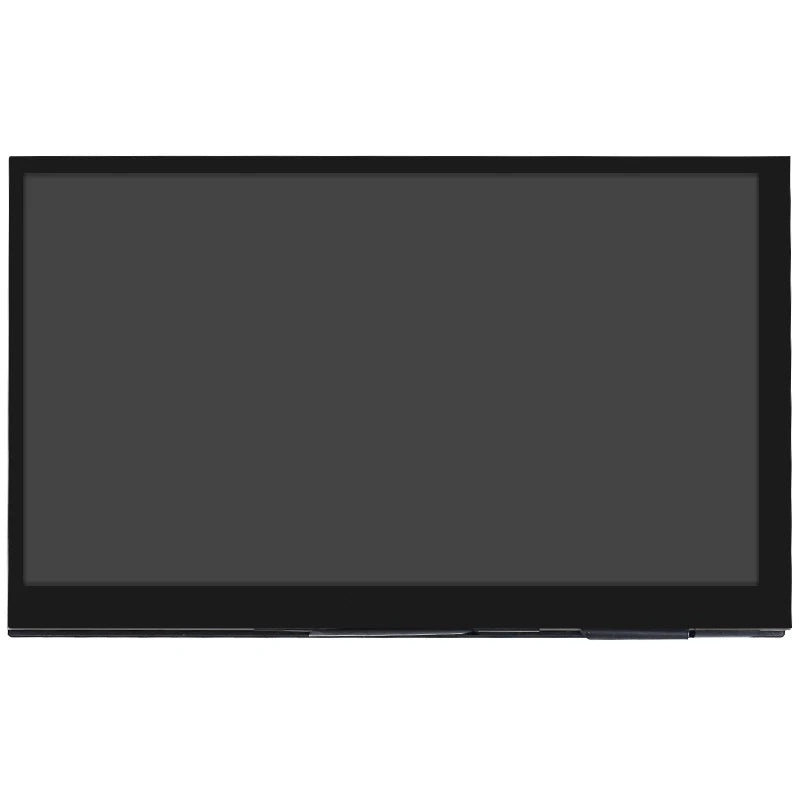

شاشة IPS ذات الزاوية الكاملة

1. زاوية الرؤية كبيرة
2. اللون الحقيقي
3. جودة الصورة الديناميكية ممتازة
4. توفير الطاقة وحماية البيئة

رؤية عالية الدقة 1024X600

1. دقة عالية الوضوح 1024×600 لمصفوفة النقاط
2. إنها أكثر حساسية من الشاشة العادية 800X480

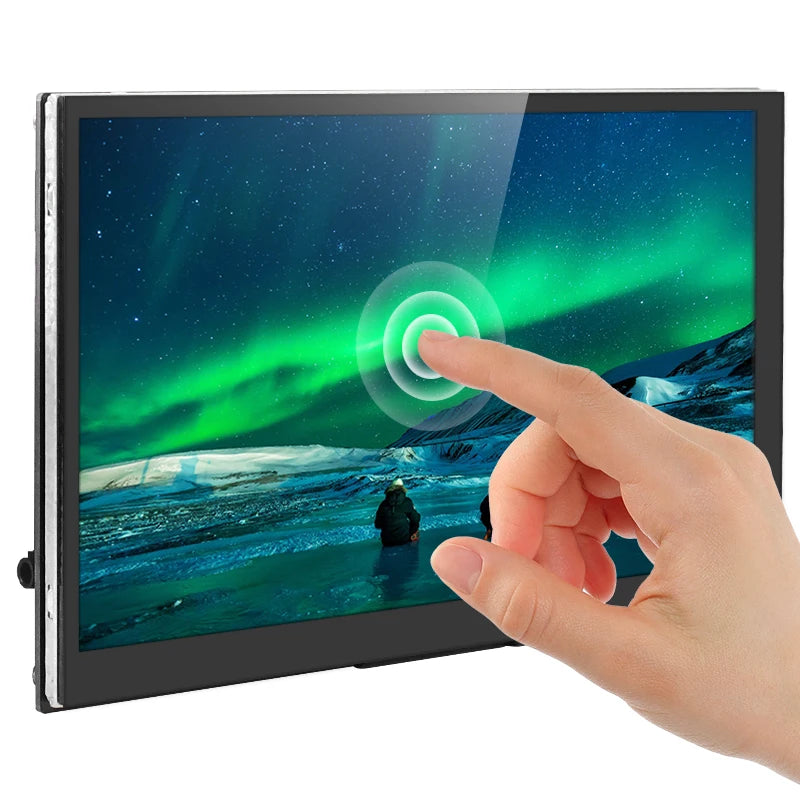

لوحة لمس من الزجاج المقسّى

صلابة تصل إلى 6H، أكثر متانة وأكثر مقاومة للخدش

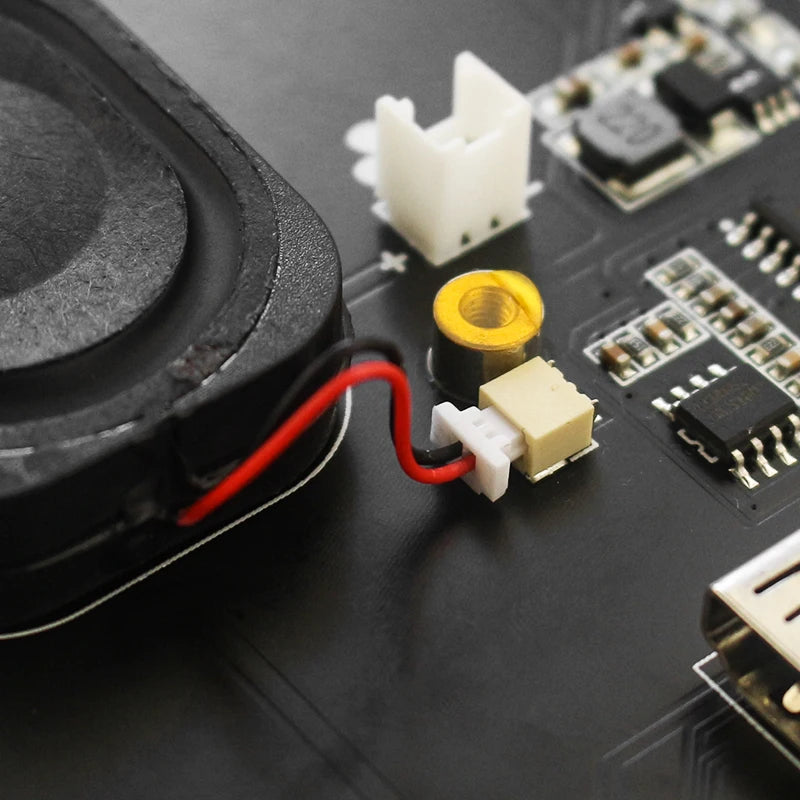

واجهة إخراج الصوت الخارجية

1. دائرة تضخيم الطاقة المدمجة
2. واجهة صوت خارجية مقاس 3.5 ملم

يتم استخدامه كشاشة كمبيوتر صغيرة

1. دعم Raspberry Pie وBanana Pi وBB Black ولوحات التطوير الرئيسية الأخرى
2. يدعم Raspbian وKali Linux وubuntu وأنظمة التشغيل السائدة الأخرى، والتوصيل والتشغيل بلمسة واحدة بدون برنامج تشغيل.
(يرجى ملاحظة أنه إذا كنت تستخدم نظامًا آخر، فلا يمكننا التأكد من إمكانية عمله)

تستخدم كشاشة كمبيوتر

يدعم نظام win10/win8/win7، ويدعم برنامج تشغيل التوصيل والتشغيل بخمس نقاط اتصال

معلمات المنتج

1. نوع الشاشة: شاشة IPS
2. حجم الشاشة: 7.0 بوصة
3. الدقة: 1024 × 600
4. ضبط الإضاءة الخلفية: زر مستقل للتعديل
5. نوع شاشة اللمس: شاشة لمس سعوية
6. IC اللمس: GT911
7. الطاقة: MicroUSB (5 فولت/2 أمبير)
8. واجهة إدخال الفيديو: متوافقة مع HDMI
9. واجهة إخراج الصوت: واجهة صوت 3.5 مم
10. حجم الوحدة (الطول × العرض × الارتفاع): 164.90 × 102.00 × (14.25±0.2) ملم
11. وزن المنتج (بما في ذلك العبوة) 510 جرام تقريبًا

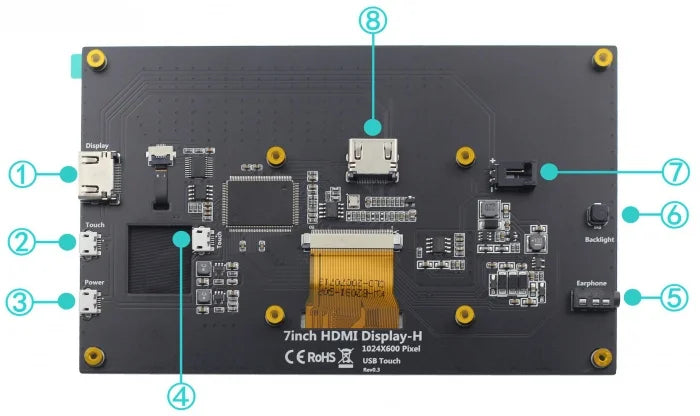

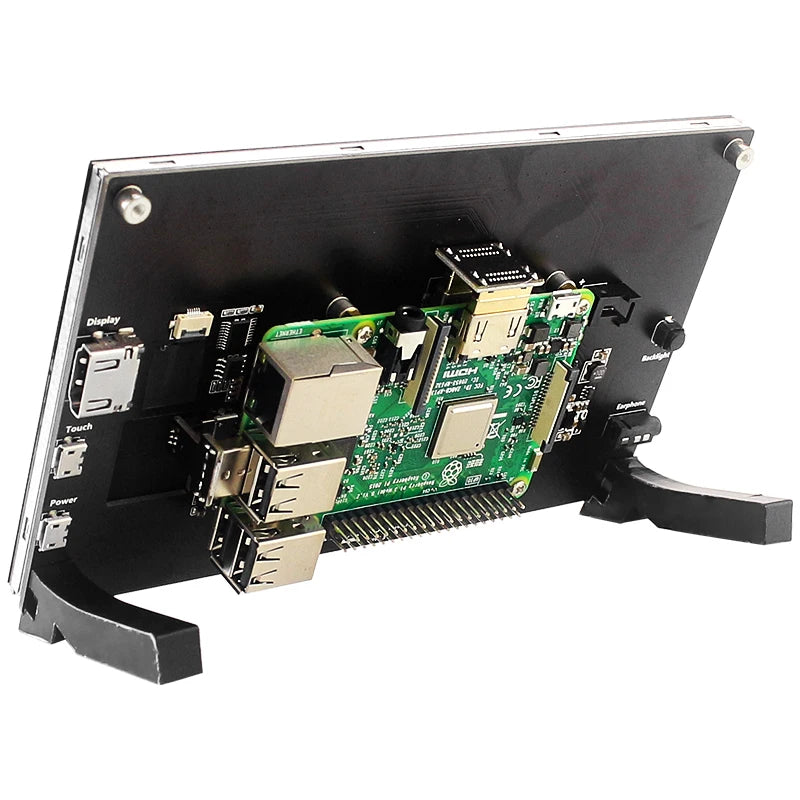

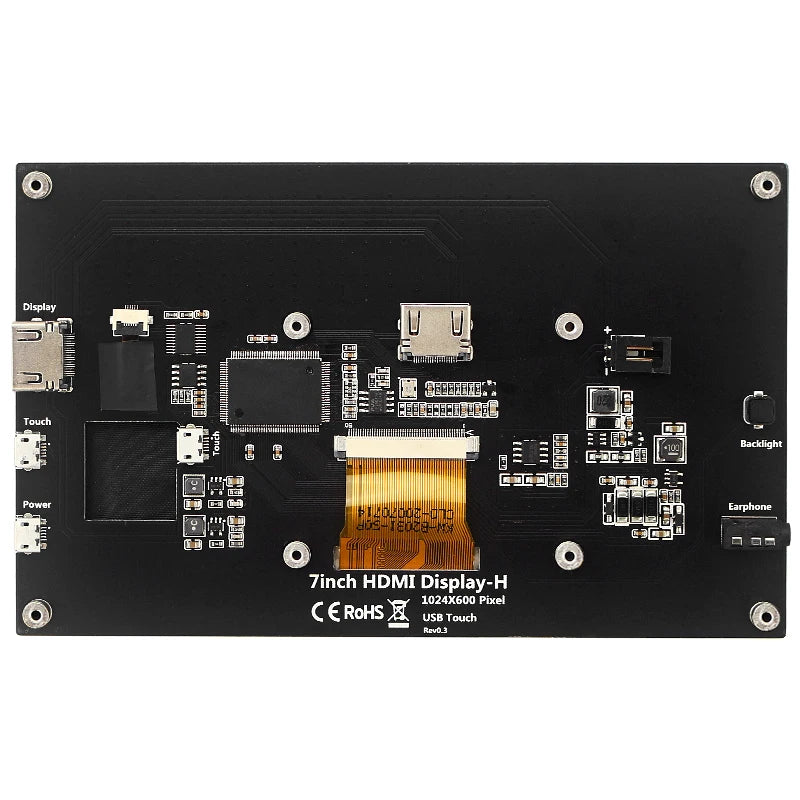

وصف وظيفة المفتاح والواجهة

① واجهة متوافقة مع HDMI: إدخال إشارة متوافقة مع HDMI، باستخدام اتصال كبل متوافق مع HDMI، يستخدم عادة للاتصال بالكمبيوتر، الحد الأقصى للدقة المدعومة هو 1920 × 1080
② واجهة اللمس: نقل إشارة اللمس، والاتصال بكابل micro USB، وتوفير وظيفة اللمس وإمدادات الطاقة، وتستخدم عادة لتوصيل الكمبيوتر
③ واجهة الطاقة: صِل بمصدر الطاقة واستخدم كابل micro USB. تتوفر وظيفة مصدر الطاقة فقط.
④ واجهة اللمس: نقل إشارة اللمس، والاتصال بكابل micro USB، وتوفير وظيفة اللمس وإمداد الطاقة، وتستخدم عادة لتوصيل Raspberry Pi
⑤ واجهة صوت 3.5 مم: إخراج إشارة صوتية، توصيل جهاز إخراج الصوت، مثل سماعات الرأس
⑥ زر ضبط الإضاءة الخلفية: اضبط سطوع الإضاءة الخلفية لشاشة العرض. مع كل نقرة، يزداد سطوع الإضاءة الخلفية بمقدار ١٠ درجات، ويصل إلى الحد الأقصى ١٠٠ درجة، ثم يبدأ من ٠. اضغط مع الاستمرار لمدة ٣ ثوانٍ لإيقاف الإضاءة الخلفية.
⑦ واجهة مروحة التبريد: قم بتوصيل مروحة التبريد
⑧ واجهة متوافقة مع HDMI: إدخال إشارة متوافقة مع HDMI، والاتصال بمحول متوافق مع HDMI، ويستخدم فقط للاتصال بجهاز Raspberry Pi، والحد الأقصى للدقة المدعومة هو 1024 × 600

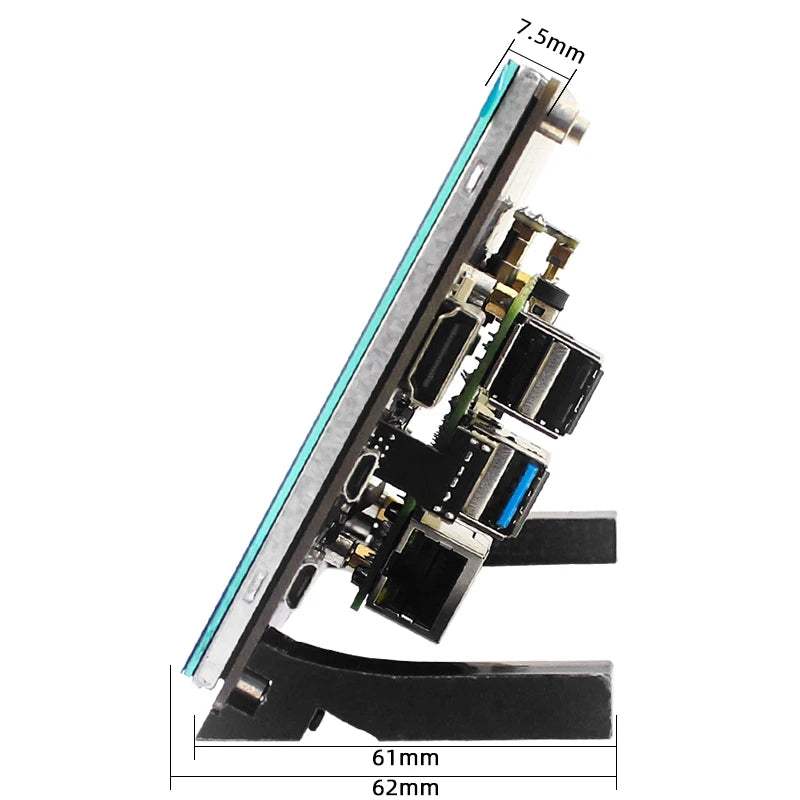

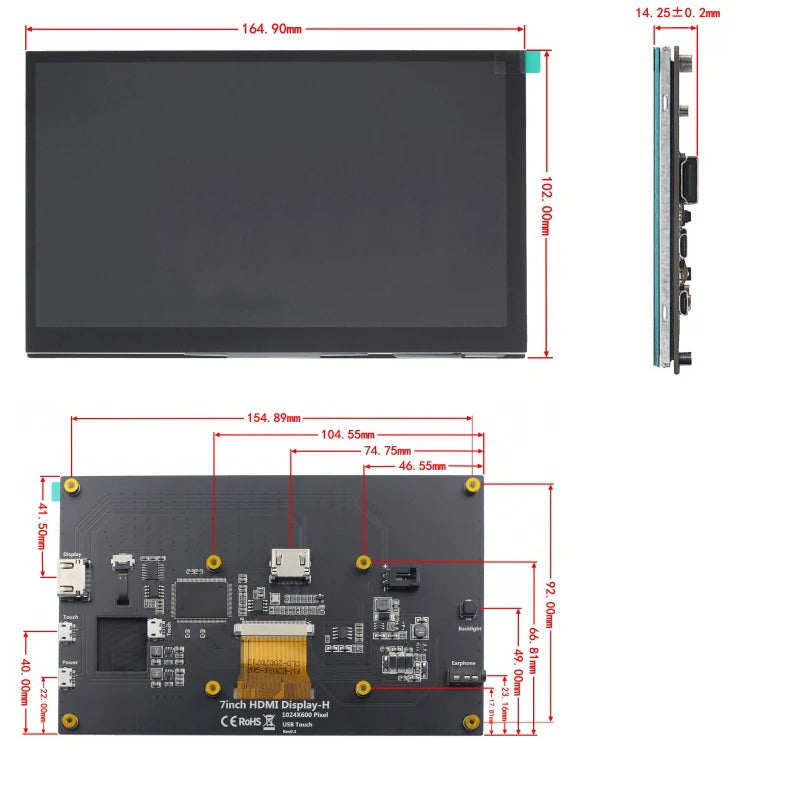

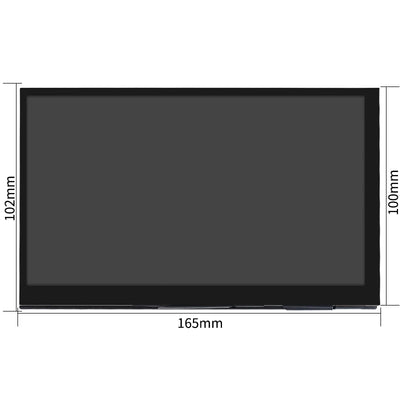

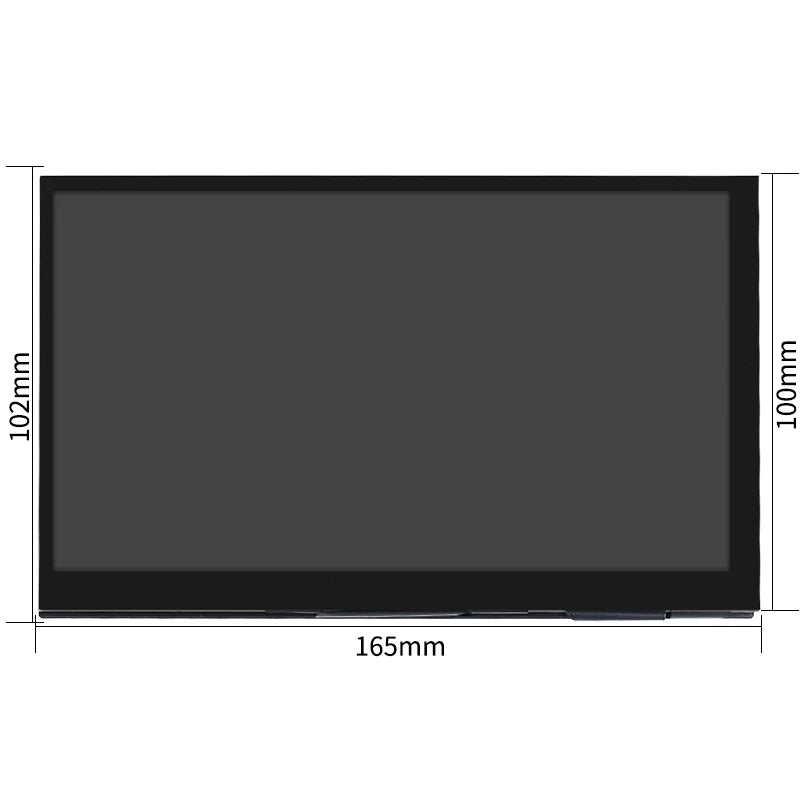

حجم المنتج

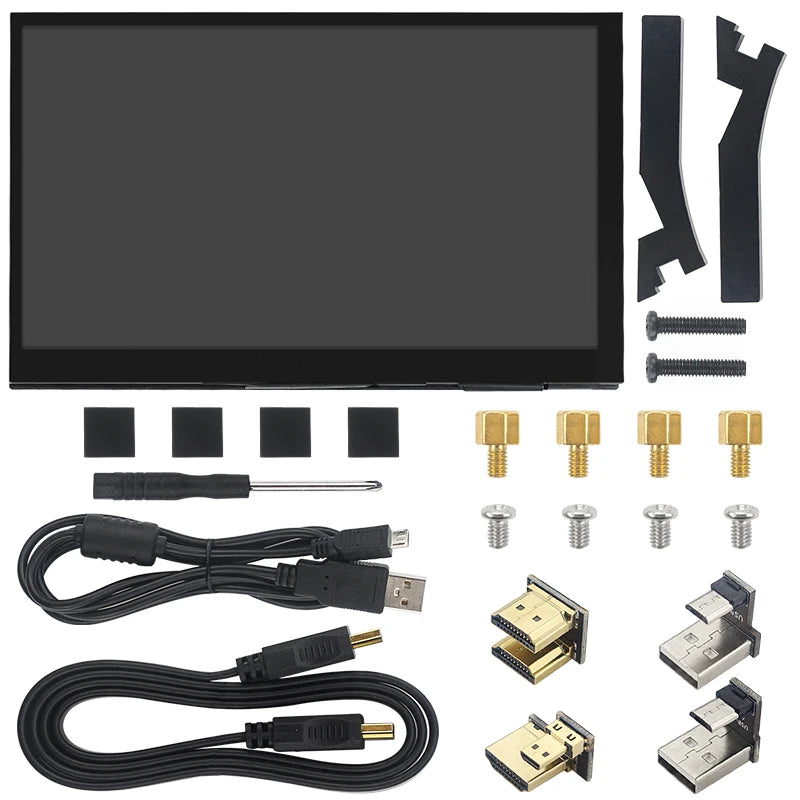

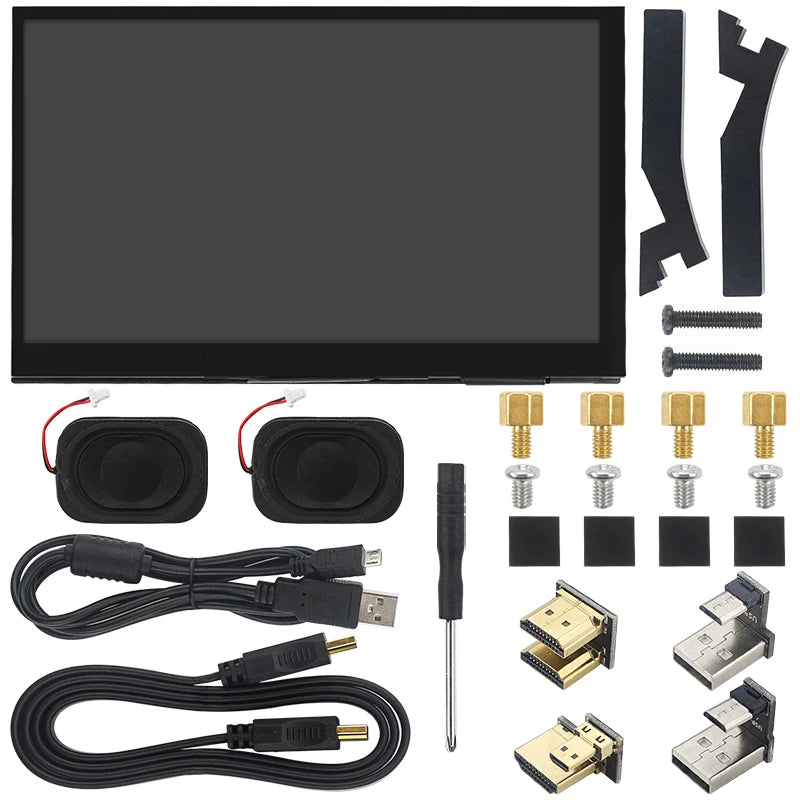

قائمة التعبئة:

الخيار 1 :

1 × شاشة لمس IPS مقاس 7 بوصات

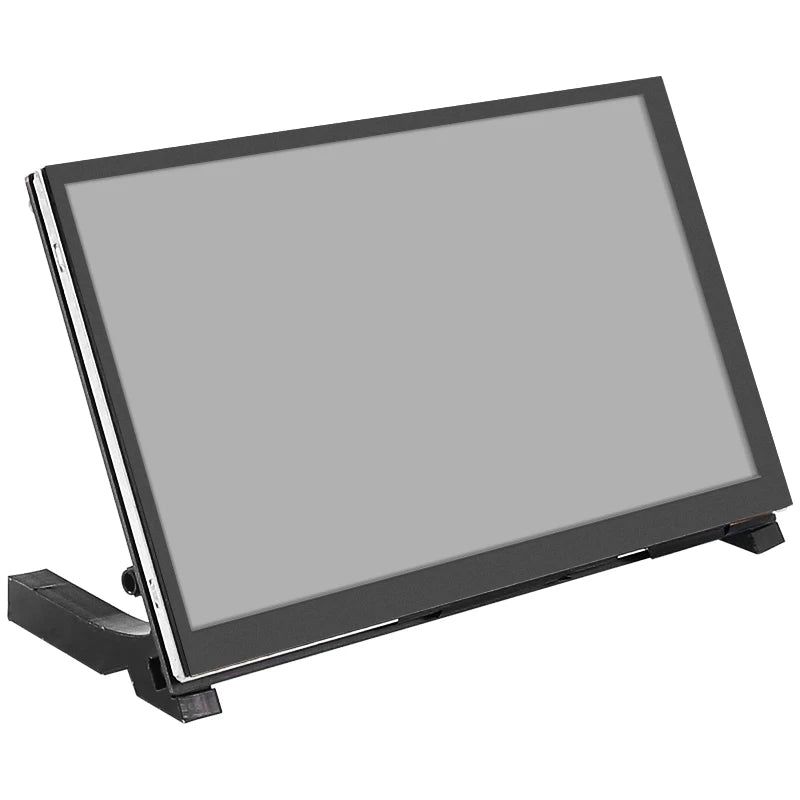

2 × أقدام حامل
1 × كابل متوافق مع HDMI إلى كابل متوافق مع HDMI
1 × كابل USB إلى Micro USB
1 × محول متوافق مع HDMI إلى Micro HDMI
1 × محول متوافق مع HDMI إلى HDMI
2 × محول USB إلى Micro USB
1 × مفك براغي
1 مجموعة من البراغي والصواميل
(لا يشمل Raspberry Pi)

الخيار الثاني :

1 × شاشة لمس IPS مقاس 7 بوصات
2 × أقدام حامل
1 × كابل متوافق مع HDMI إلى كابل متوافق مع HDMI
1 × كابل USB إلى Micro USB
1 × محول متوافق مع HDMI إلى Micro HDMI
1 × محول متوافق مع HDMI إلى HDMI
2 × محول USB إلى Micro USB
1 × مفك براغي
1 مجموعة من البراغي والصواميل
1 × محول طاقة USB C 5 فولت 3 أمبير
(لا يشمل Raspberry Pi)

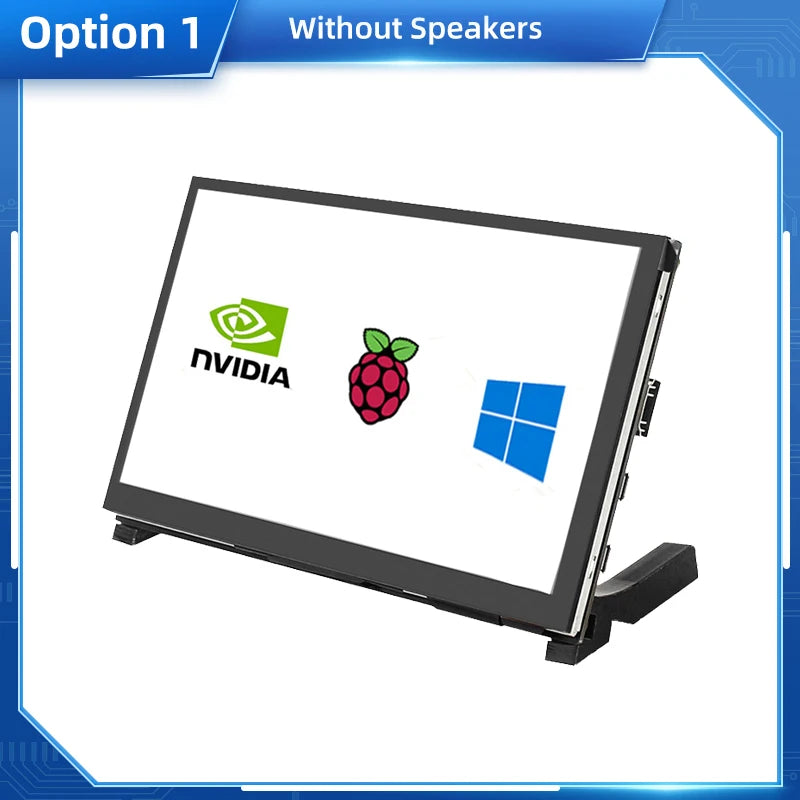

بدون مكبرات صوت:

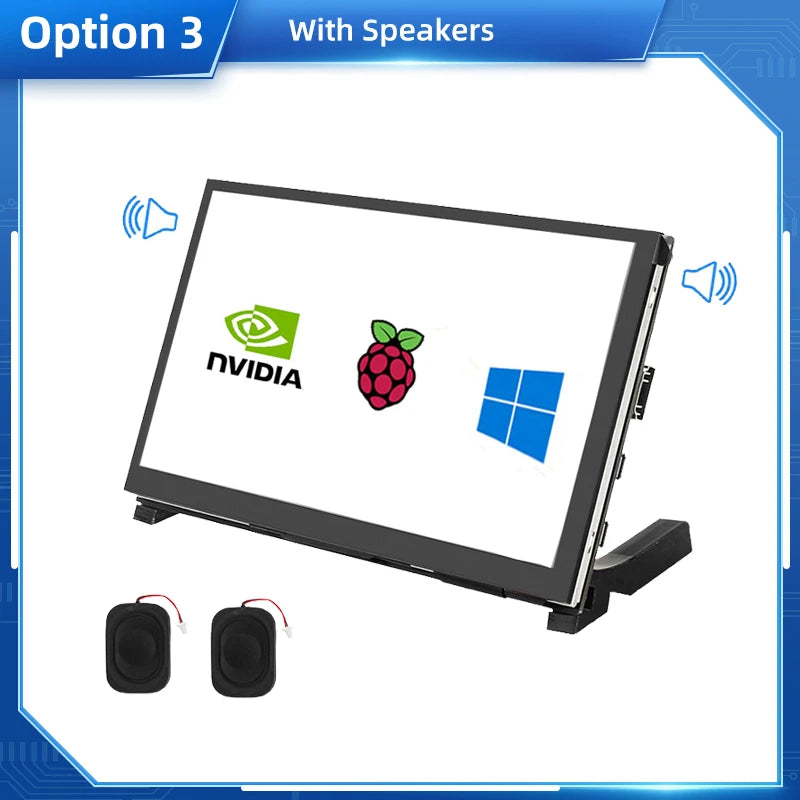

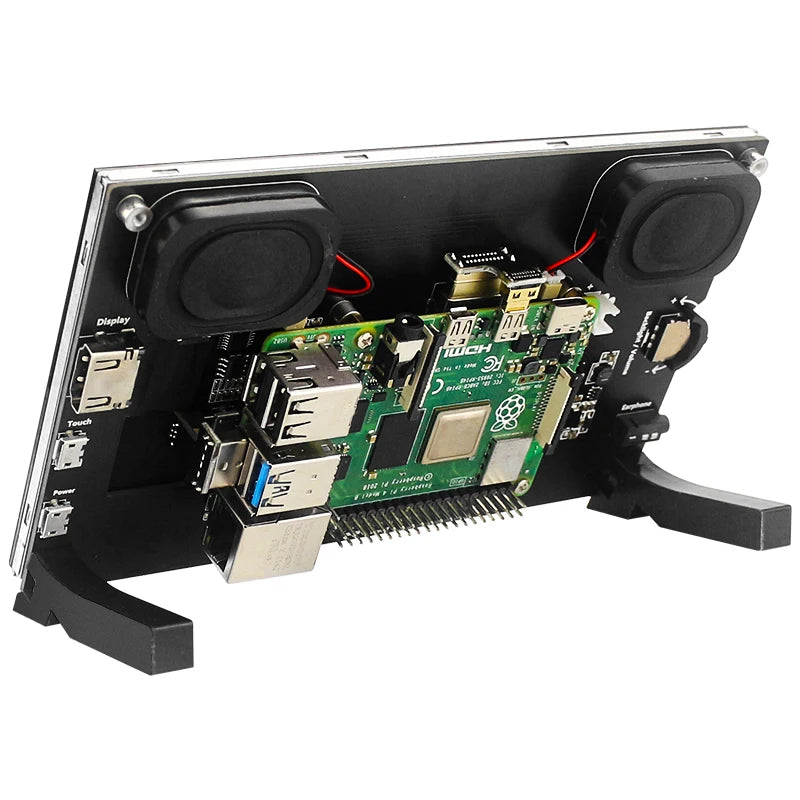

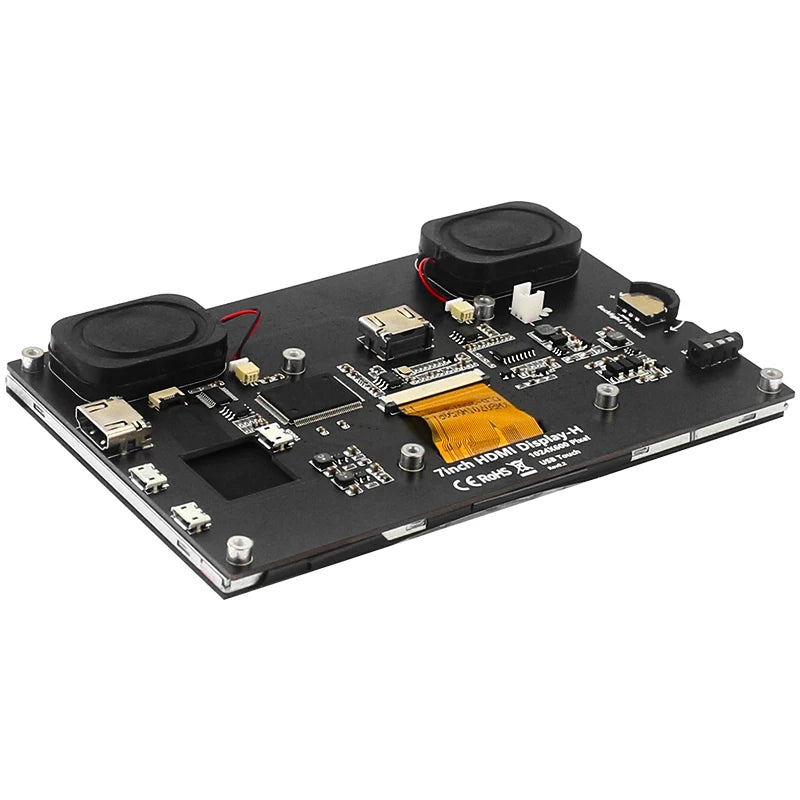

مع مكبر الصوت:

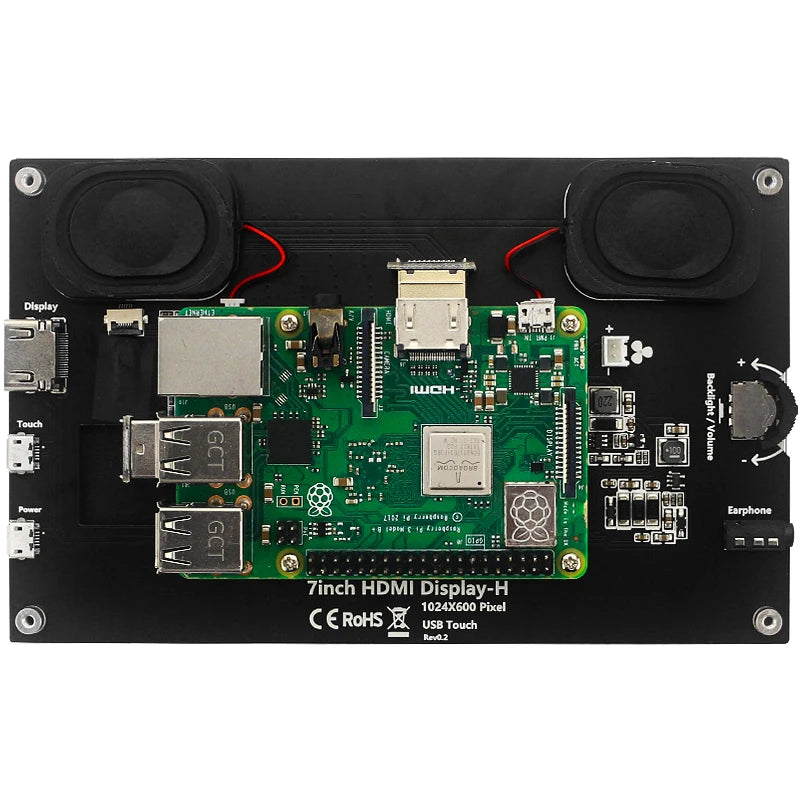

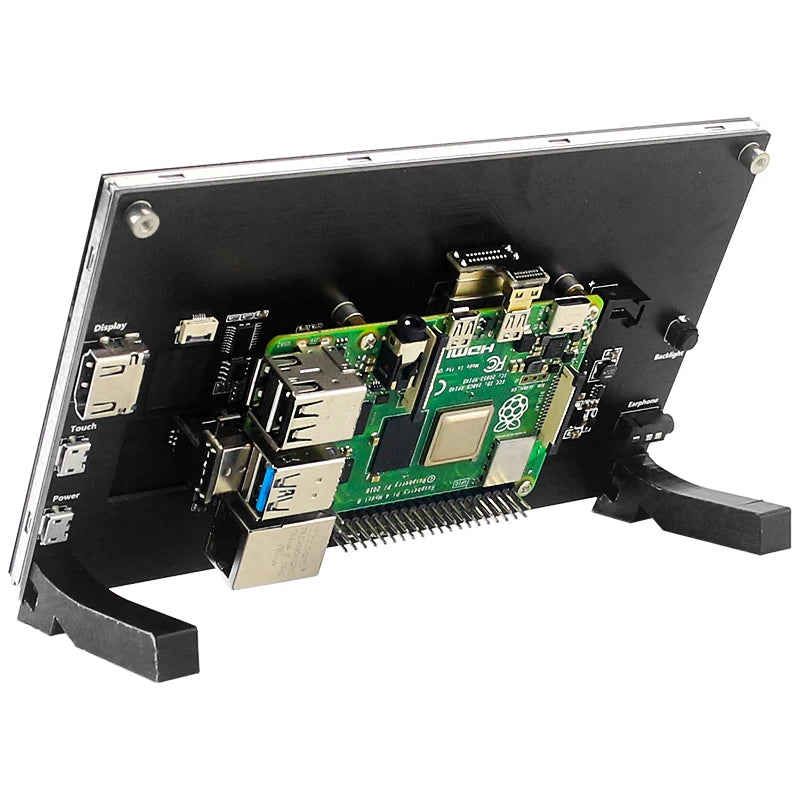

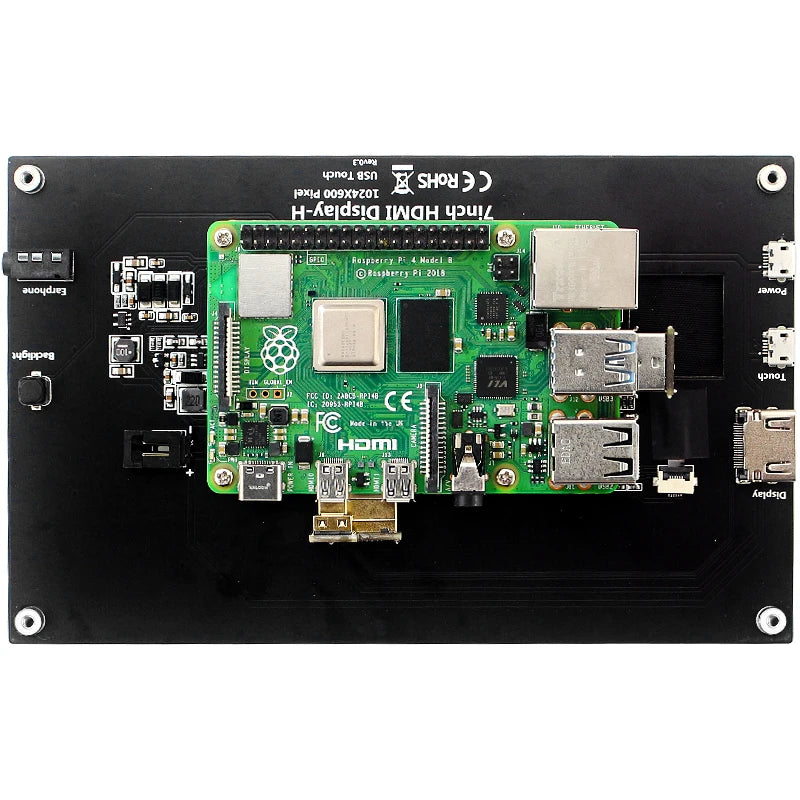

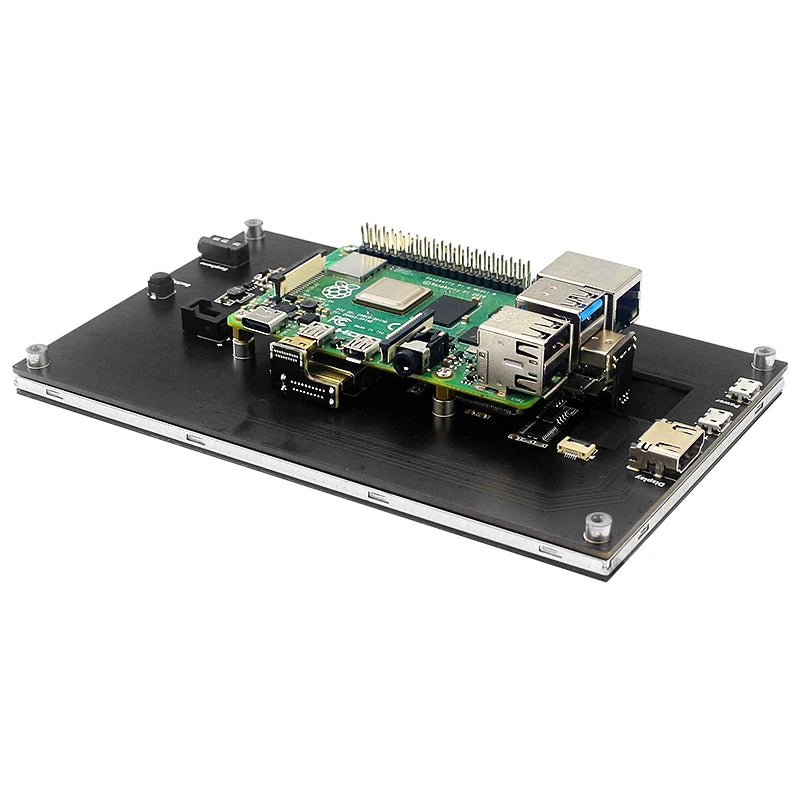

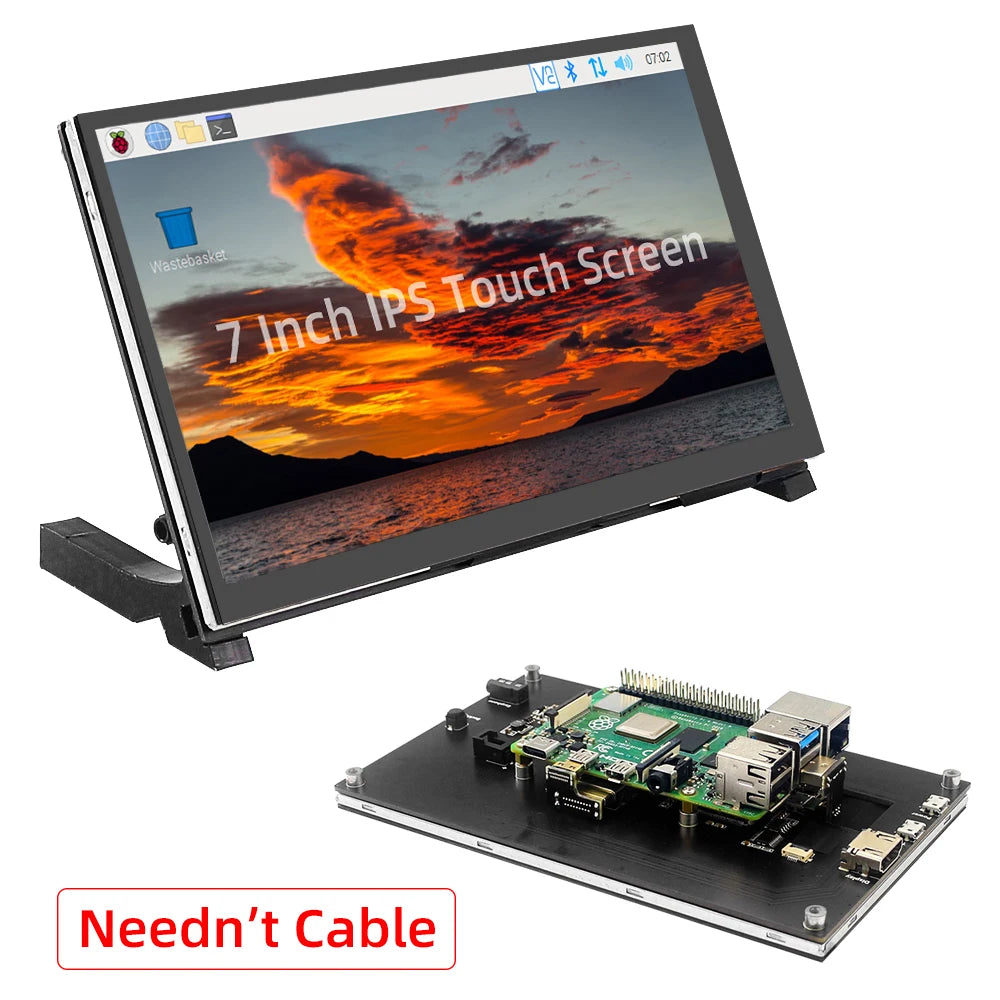

العمل مع Raspberry Pi

الخطوة 1. قم بتنزيل وتثبيت نظام التشغيل الرسمي Raspberry Pi OS/Ubuntu Mate/Kail/Retropie على بطاقة micro SD

الخطوة 2. تعديل ملف التكوين "config.txt"
افتح ملف “config.txt” الموجود في الدليل الجذر لبطاقة SD على الكمبيوتر، وأضف ما يلي في نهاية الملف، ثم احفظه ثم اخرج.
hdmi_force_edid_audio=1
الحد الأقصى لتيار USB = 1
hdmi_force_hotplug=1
config_hdmi_boost=7
مجموعة hdmi=2
وضع hdmi=87
محرك الأقراص hdmi=2
عرض_تدوير=0
hdmi_cvt 1024 600 60 6 0 0 0

الخطوة 3. أدخل بطاقة SD
بعد إكمال الخطوات المذكورة أعلاه، قم بإخراج بطاقة SD على الكمبيوتر وأدخلها في فتحة بطاقة SD الموجودة في الجزء الخلفي من Raspberry Pi.

الخطوة 4. تشغيل النظام
قم بتوصيل واجهة HDMI المتوافقة وواجهة اللمس لشاشة العرض بجهاز Raspberry Pi، وقم بتوصيل مصدر الطاقة لجهاز Raspberry Pi،
وبدء تشغيل الجهاز للعرض واللمس بشكل طبيعي.

إذا كان لديك أي سؤال، يرجى الرجوع إلى هذا الرابط:
http://www.lcdwiki.com/7inch_HDMI_Display_(H)#وصف_المنتج

العمل كشاشة تعمل باللمس متوافقة مع HDMI

يمكن استخدام هذا المنتج كشاشة لمس متوافقة مع HDMI لجهاز كمبيوتر يعمل بنظام Windows، ما عليك سوى توصيل واجهة متوافقة مع HDMI وواجهة TOUCH، ويمكنه العرض بشكل طبيعي ودعم ما يصل إلى خمس نقاط لمس.
